toote ülevaade

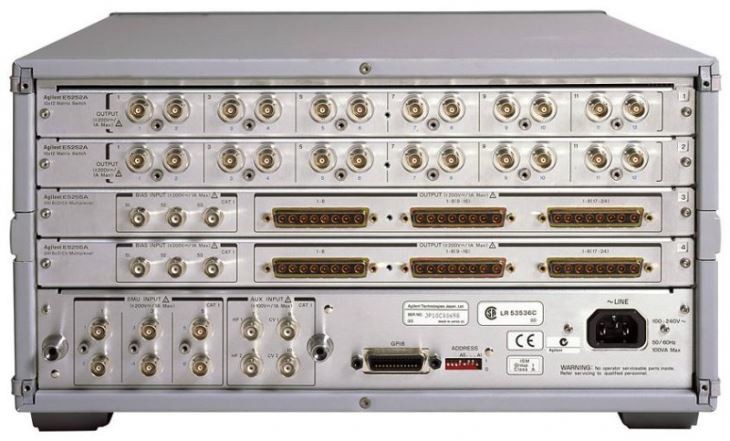

KEYSIGHT E 5250 A
Keysight E 5250 madala lekkega lüliti suurarvuti laiendab ühe mõõtmisjaama, näiteks Keysight B 1500 A, 4155 C või 4156 C, automaatseks mõõtmiseks süsteem. Pistikmoodulid saab konfigureerida kas ristpunkti maatriksiks üldiste parameetriliste mõõtmiste jaoks või multiplekserina pikaajalise töökindluse mõõtmiseks.
Kui see on konfigureeritud kanalina 24 (8 x 3), on Agilent E 5250 A ideaalseks pikaajalise töökindluse mõõtmiseks selle 3 {{ 1}} 4-kanaliline võimalus ja lisafunktsioonid, mida tavaliselt leidub ainult suurtes ja kulukamates sisendseadmetes. See võimaldab pidevat pingestamist kasutada odavaid toiteallikaid.
Suur kanalite arv ja odava stressi allikad võimaldavad samaaegselt tõhusalt testida sadu seadmeid, säästes kulusid ja aega ning saavutades täpsed ja järjepidevad tulemused.
Keysight E 5250 madala lekkega lüliti pearaami põhifunktsioonid on:
● Lülitab alalisvoolu, alalisvoolu pinget, mahtuvust ja impulsi alalisvoolu instrumentide ja LCR-arvestiga
● Juhib sisseehitatud GPIB kaudu lülitumist
● Teostab enesekontrolli, kasutades valiku 301 releefunktsiooni testiadapterit
E 5250 üldised omadused
● Toetatud on kaks maatrikskaarditüüpi: E 5252 maatrikskaardid ja E 5255 multiplekserkaardid
● E 5252 maatrikskaardid toetavad Kelvini või kulutõhusat mitte-Kelvini lülitusmaatriksi funktsioone
● E 5255 multiplekserkaardid toetavad pikaajalist mitme saidi töökindluse testimist
● Keysight EasyEXPERT tarkvara saab rakenduste testide abil lülitusseadeid juhtida ja automatiseerida
Mõõtmisvõimalused
● 20 femtoampi mõõtmise eraldusvõime lüliti kaudu, kasutades 4156 C, B 1500 A või E 5270 B HRSMU
● mööduv praegune arveldamise aeg (väärtuseni 0010010 lt; 450 fA) on lühem kui 3. 5 sekundit (10 V sisestussamm) (lisateave)
● 10 MHz ribalaius (- 3dB), kasutades E 5252 A-kaarte (lisateave)
● 10 teraohmide eraldamine nõrkvoolu (kolmeteljeliste) teede jaoks, kasutades E 5252 A-kaarte
Arhitektuur (kasutades maatrikskaarte E 5252)
● 6 nõrkvoolu (triaksiaalsed) ja 4 üldotstarbelised (koaksiaal) sisendid
● Moodulkujundus toetab x 12, x 24, x 36 ja x 48 kolmepoolsete väljundite konfiguratsioone
● Kolmeteljelistel sisenditel 1 kuni 4 on spetsiaalsed sisemised teed
● Kolmeastmelised sisendid 5 kuni {{1}} ja 4 koaksiaalsisendid on multipleksitud (3: 1) ja jagavad 2 sisemist teed
Arhitektuur (kasutades E 5255 multiplekseri kaarte)
● 6 nõrkvoolu (triaksiaalsed) sisendid; 3 alalisvoolu (koaksiaal) sisendid kaardi kohta
● Moodulkujundus toetab x 24, x 48, x 72 ja x 96 kolmepoolsete väljundite konfiguratsioone
● Saab ühendada kuni neli E 5250 suurarvutit, et toetada kuni 384 väljundkanalit
Funktsioonid:
10 x 12 maatrikslüliti üldiste parameetriliste mõõtmiste jaoks
● Paljude seadmete järjestikune mõõtmine katsestruktuuril
● Kümme sisendit ja 48 väljundit pakuvad paindlikkust ja täpsust
● Kaks madala lekkega sisendit ja neli standardsisendit IV mõõtmiseks
● Kaks CV-kanalit täpse mahtuvuskompensatsiooniga
● Kaks lisasisendit impulss-, diferentsiaalpinge ja muude mõõtmiste jaoks
24 (8 x 3) kanalite multiplekser töökindluse testimiseks
● 384-kanaliline võimalus tõhusaks paralleelseks testimiseks
● Järjepidevaks pingeallikaks on odav toide
● Täpse tulemuse saamiseks on kaitse vooluallikate eest
● Kambris kasutamiseks mõeldud laia temperatuuriga kaablid
