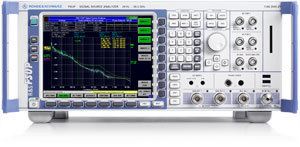

R&S FSUP50 signaaliallika analüsaator ühendab suure jõudlusega spektri ja signaalianalüsaatori funktsionaalsuse faasimüra testisüsteemi eelistega, kõik ühes kastis. R&S FSUP50 on ainulaadne ja lihtne kasutada ühekastiline lahendus ostsillaatorite ja süntesaatorite mõõtmiseks arendus- ja tootmisrakendustes. Lisaks toob Rohde & Schwarz FSUP50 kaasa tohutu kulude vähendamise.
R&S FSUP50 analüsaator sobib ideaalselt mitte ainult kaasaegsetele side- ja ringhäälingusüsteemidele, vaid ka radarirakendustele. Kasutage FSUP50 faasimüra mõõtmiseks ja ostsillaatorite iseloomustamisel, häälestuskallete, siirdereaktsiooni, võimsuse, harmooniliste ja valede heitkoguste mõõtmiseks, samuti võimendimüra mõõtmiseks. Integreeritud alalisvõime allikad võimaldavad mitmesuguseid lisamõõtmisi.
Omadused ja spetsifikatsioonid:
●Sagedusvahemik kuni 50 GHz (kuni 110 GHz väliste segistitega)
●Madala müratasemega alalisvoolu väljundid toite- ja häälestuspingete jaoks
●Faasimüra mõõtmise maksimaalne paindlikkus
●Ostsillaator iseloomustus
●Digitaalsete ja analoogsete moduleeritud signaalide analüüs
FSUP50 võimalused on järgmised.
●Faasidetektori meetod sisemise/välise viitega
●Kahe-DUT meetod
●Kõrge tundlikkus
●Kõigi oluliste parameetrite automaatne seadistamine
●Lihtne töö
●Häirete avastamine, summutamine ja loetlemine
●Võrdluspunktide mõõtmine sageduse funktsioonina
●Jääkfaasimüra mõõtmine
●AM müra
FSUP50 lühendatud spetsifikatsioonid:
●Töörežiimid:
oSignal Allikas Analüsaator: 1 MHz - 50 GHz
oSpectrum Analyzer: 20 Hz - 50 GHz
●Signaaliallika analüsaator
oFaasimüra mõõtmine:
■W/ Spektri analüsaator: 10 MHz - 50 GHz
■W/ faasi võrdlusmaterjal: 1 MHz - 50 GHz
■Sisemine viide: 1 MHz - 50 GHz
■Väline viide: 1 MHz - 8 GHz
■W/ Faasi võrdlusmaterjal ja ristkorrelatsioon: 1 MHz - 26 GHz
●Mööduv mõõtmine:
Ma ei tea, kas see on tõsi. sageduse nihe: 10 MHz
OMax, mida sa teed? sageduse nihe: 30 MHz
●Jääkmüra w/ faasi võrdlusmaterjal: 1 MHz - 8 GHz
●AM müra: 1 MHz - 8 GHz
●Tundlikkus sisemise võrdlus- ja sisefaasidetektoriga:
oSisendi tase "+10 dBm,valed ja harmoonilised<–30 dbc,="" mode="" "averaged",="" +20="" °c="" to="" +30="" °c.="" lna="" gain="" 40="" db,="" loop="" bandwidth="10" ×="" frequency="" offset,="" max.="" 1="" khz.="" with="" the="" r&s="" option="" b60="" low="" phase="" noise="" option="" b61="" correlation="" extension="">
Freq nihe | Sisendsagedus, väärtused dBc (1Hz) |
5 MHz –––––––– | 10 MHz -- 10 MHz -ga | 100 MHz -- 100 MHz -- 100 | 1 GHz –– – – – – – – | 3 GHz –––––––– | 7 GHz –– – – – – – – | 10 GHz -ga | 20 GHz –– – – – – – – – – | |
1/03/03/ | -114 | -116 | -87 | -75 | -62 | -55 | -52 | -48 |
10 Hz | -136 | -135 | -110 | -91 | -87 | -80 | -77 | -71 |
100 Hz kohta | -143 | -146 | -134 | -115 | -106 | -97 | -95 | -89 |
1 kHz | -157 | -161 | -160 | -134 | -123 | -118 | -116 | -112 |
10 kHz | -165 | -168 | -168 | -143 | -131 | -129 | -126 | -120 |
100 kHz | -171 | -170 | -176 | -158 | -139 | -140 | -138 | -132 |
1 MHz -- 1 MHz -ga | - | -175 | -177 | -165 | -160 | -155 | -150 | -146 |
10 MHz -- 10 MHz -ga | - | - | -179 | -172 | -170 | -170 | -167 | -161 |
30 MHz –––––––––– | - | - | -179 | -172 | -170 | -170 | -170 | -165 |
VCO parameetrite iseloomustus:
| Mõõtmise parameetrid | VCO tuning iseloomulik, VCO tuning kalle, võimsus, surudes ON / OFF, harmoonilised mõõtmised, VCO DC iseloomulik, kokkuvõte | |
Sagedusvahemik | 10 MHz - 26,5 GHz | |
Toiteallikad | Portide häälestamine | 2 |
Alalis- ja julgeolekukorralduse sadamad | 2 | |
Täiendavad pordid | 1 | |
