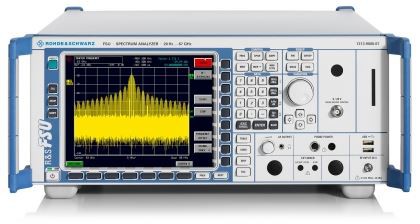

Rohde & Schwarz R&S FSU50 Spectrum Analyzer ületab tõestatud suurepärane RF andmed R & S FSE ja R & S FSIQ seeria Spectrum Analyzers. Väga laia dünaamilist vahemikku nõudvad mõõtmised on lihtsamad, kiiremad ja usaldusväärsemad – arengus, kvaliteedijuhtimises ja tootmiskeskkonnas. R&S FSU50 võib õigustatult nimetada uue ks võrdlusaluseks spektrianalüüsis, enneolematu dünaamilise ulatusega:
●TOI 20 dBm, kirjutage +25 dBm
●1 dB tihendus (0 dB RF sumbumine): +13 dBm
●Kuvatud keskmine müratase: –158 dBm (1 Hz ribalaius)
●77 dB ACLR typ. jaoks 3GPP, 84 dB kirjutada müra korrektsiooni
●HSOI 55 dBm tüüpi.
●Faasimüra: –160 dBc/Hz tüüpi kirjutamine 10 MHz kandja nihkejuures
Need omadused muudavad väikeste valesignaalide leidmise lihtsaks isegi tugevate kandjate juuresolekul (nt tugijaamas).
3GPP külgnevate kanalivõimsuse mõõtmiste puhul võimaldab arv 84 dB ACLR kontrollida ja näidata häid külgneva kanali võimsuse (ACP) suhteid väga lihtsalt ja suure täpsusega. Ehita oma sõlm B parem kui teised, ja seda tõestada.
Kõrge harmooniline teise järgu lõikepunkt tähendab optimaalset dünaamilist vahemikku mitmekanalilise kaabeltelevisiooni mõõtmiseks.
R & S FSU seeria spektri analüsaatorid käivitati kõige rikkalikum funktsionaalsus saadaval spektri analüsaator turul. Kõik peamised funktsioonid tulevad kohe põhiüksuses ja sisaldavad:
●Väga selektiivsed digitaalsed filtrid 10 Hz kuni 100 kHz
●Kiired FFT filtrid 1 Hz kuni 30 kHz
●Kanali filtrid 100 Hz kuni 5 MHz
●RRC filtrid
●1 Hz kuni 50 MHz eraldusvõime ribalaius
●QP detektor ja EMI ribalaius 200 Hz, 9 kHz, 120 kHz
●2,5 ms pühkimise aeg sagedusdomeenis
●1 μs pühkimise aeg ajadomeenis
●Mõõtepunktide arv/jälgi, mis on valitav vahemikus 155–10001
●Ajaselektiivne spektrianalüüs gating funktsiooniga
●GPIB liides, IEEE 488,2
●RS-232-C jadaliides, 9-pin SUB-D liides
●VGA väljund, 15-pin SUB-D
●PC-ühilduv ekraanikuvasid disketil või kõvakettal
●Kuni 20 mõõtmist/s käsitsi režiimis
●Kuni 30 mõõtmist/s GPIB liideses
●SCPI-ga ühilduv GPIB käsukomplekt
●R&S FSE R&Amp;S FSIQ ühilduv GPIB käsukomplekt
●AKV kiire mõõtmine ajadomeenis
●Statistiline signaalianalüüs CCDF-funktsiooniga
●RMS detektor 100 dB dünaamiline vahemik
●Anduritegur antenni või kaabli sageduse reaktsiooni parandamiseks
●2-aastane kalibreerimistsükkel
●Väline viide 1 MHz kuni 20 MHz 1 Hz sammuga
●GGSM/EDGE modulatsiooni mõõtmised (valikuga R&S FS-K5)
R&S FSU50 funktsioonid ja eelised on järgmised:
●Sagedusvahemikud: 20 Hz kuni 50 GHz
●Resolutsioon Bandwidth: 10 Hz kuni 50 MHz
●Täielik komplekt detektorid
●Paindlik valik resolutsiooni filter omadused
●GSM/EDGE'i, W-CDMA, TD-SCDMA, cdma2000, 1xEVDO ja 1xEVDV demodulatsiooni demodulatsioon
●LAN-ühenduse standard
Taotlused Rohde & Schwarz FSU50 Spectrum Analyzer hulka:
●Üldotstarbeline spektri analüüs
●Legacy Spectrum Analyzer asendamine
●2.5G ja 3G komponentide arendamine ja tootmine
●Võimendi tootmise test
●Metroloogia ja kalibreerimise Lab rakendused
