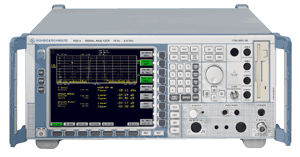

R & S FSIQ26 / Rohde & Schwarz FSIQ26 on suure jõudlusega Vector Signal Analyzer koos sagedusala 20 Hz kuni 26,5 GHz, mis oli mõeldud 3G raadio põlvkonna.
Omadused:
o RBW 1 Hz kuni 10 MHz 1/2/3/5 sammuga
o 5-pooluseline eraldusvõimega filtrid, millel on kõrge selektiivsus
o FFT-filter 1 Hz kuni 1 kHz RBW kiireks mõõtmiseks
o Kuvatakse keskmine mürapõrand -150 dBm typ., 10 Hz ribalaiuses
o Kolmanda tellimuse lõikepunkt +22 dBm o Faasimüra -150 dBc (1/Hz) 5 MHz nihkejuures
o Ultrawide dünaamiline vahemik 75 db ACPR WCDMA jaoks (4,096 MHz integratsiooni BW)
o 82 dB ACPR WCDMA altenaatkanalis
o Kogutaseme mõõtemääramatus o True RMS-detektor suure täpsusega võimsuse mõõtmiseks, olenemata lainevormist o Kiire domeeni analüüs 1 μs nullseiskamisajaga
o Integreeritud lairiba-vektorsignaali analüsaator kõigi peamiste mobiilsete raadiostandardite ja modulatsioonirežiimide jaoks, millel on mitmekülgne tulemuste kuva. I ja Q signaali, suurusjärk ja faas, vektor- ja tähtkujudiagrammid, levimislehed, millel on modulatsioonivigade numbriline hindamine ja demoduleeritud bitijärjestus.
Rohde & Schwarz FSIQ26 pakub kõikehõlmavaid ja lihtsaid mõõtmisfunktsioone:
o Sagedus Domeen:
* Sagedus domeeni, R & S FSIQ26 meetmed intermodulation ja harmoonilised suure täpsusega. Kõrge kolmanda tellimuse lõikepunkt koos äärmiselt madala müratasemega põrandaga annab intermodulation-free dünaamiline vahemik 110 dB ja tagab usaldusväärse jõudluse isegi keerukate mõõtmiste. Suurepärane dünaamiline vahemik ja optimeeritud faasimüra väärtused muudavad R&S FSIQ26 ideaalseks vahendiks ACPR-i (külgneva kanali võimsuse suhtarvu) mõõtmiseks kõigis mobiilsetes raadiosüsteemides ja eriti WCDMA-s. WCDMA maksimaalne ACPR väärtus 4,096 MHz ribalaius on 75 dB ja on juba saavutatud -12 dBm sisendtasemel. RMS detektor saadaval kõik ribalaiused kuni 10 MHz on ideaalne vahend täpsevõimsuse mõõtmised olenemata lainekuju. Kanali võimsust ja külgnevat kanalivõimsust saab täpselt mõõta ja kuvada sõltumata signaalistatistikast. Seega on võimalik kõrvaldada mõõtmisprobleemid, nagu moduleeritud signaalide (nt CDMA) võimsuse mõõtmise korratavus.
OAja domeen:
* Aja domeeni, R & S FSIQ funktsioone kõik kaasaegsed võimed lõhkemist analüüs TDMA süsteemid; lülituse viivitus ja integreeritud raadiosageduspäästik koos lühikese 1 μs pühkimisajaga tagavad kõigi peamiste mobiilsete raadiosüsteemide ajastusomaduste täpse mõõtmise. Tänu laiale ribalaiuse valikule kuni 10 MHz muutub mõõtevahendi mõju tühiseks, eriti lairibasüsteemide mõõtmiste puhul. Erinevad markerfunktsioonid koos redigeeritavate väravatega pühkimiste võimaldab RMS, keskmine ja tipp mõõtmised teha mis tahes valitav aeg.
OModulatsiooni domeen:
* Modulatsiooni domeenis pakub integreeritud vektorsignaali analüsaator erinevaid mõõtmisi signaalide kohta digitaalse või analoogmodulatsiooniga. Erinevaid seadeid, mida saab nimetada lihtsalt klahvivajutuse hõlmab 18 mobiilse raadio standardid GSM, NADC, IS95 kuni WCDMA. Need mugavad eelseadistused muudavad kasutaja jaoks üleliigseks, et kulutada väärtuslikku aega spetsifikatsioonide otsimisel ja mõõtmiste usaldusväärsuse suurendamisele. Tulemuste kuvamine vastab praktiliselt igale vajadusele: lisaks vektor- ja tähtkujuskeemidele on eriti kasulikud Ka I/Q signaali- ja silma/prügikaste diagrammid, modulatsioonivigadega tabelid, sealhulgas moduleeritud bitijärjestus. EVM (veavektori suurusjärk), faasi- ja sagedusviga, lainekuju tegur ja I/Q nihe on väljund arvväärtustena, rms ja tippväärtus kuvatakse eraldi. Lisaks mobiilse raadio standarditele võib R&S FSIQ26 kasutada ka üldotstarbelise mõõtemodulaatorina mittestandardsete modulatsioonimeetodite puhul. 13 digitaalse demodulaatorite loend ulatub BPSK-st, QPSK-st ja (G)MSK-st kuni 16QAM-ini. Mis sümbol määr valitav kuni 6,4 Msymbol / s ja koosinus ja root-koosinus filtrid reguleeritav 0,01 sammu laius, konfiguratsiooni kohandatud süsteemid ei ole probleem. Analoogdemodulaatorid, mis kasutavad digitaalset tehnikat kogu ulatuses, on pikaajalised ja temperatuurist sõltumatud mõõtmised, nt saatja siirded, või juhuslike faaside modulatsiooni mugav mõõtmine (AM kuni ? M muundamine), nt liikuvatel lainetorudel.
