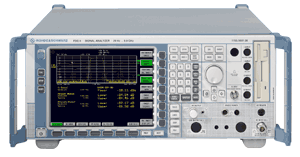

R&S FSQ26 signaalianalüsaator ühendab kaks instrumenti ühes. See pakub signaali analüüsi demodulatsioon ribalaius kuni 120 MHz dünaamilise vahemikus high-end spektri analüsaator.
●Sagedusvahemik: 20 Hz kuni 26,5 GHz
●Dünaamiline vahemik high-end spektri analüsaator
oTOI + 25 dBm, kirjutage.
o1 dB compression +13 dBm, tippige.
o84 dB ACLR/3GPP koos müra korrektsiooniga
●28 MHz demodulatsiooni ribalaius (valikuline 120 MHz)
●16 Msample I ja Q mälu, laiendatav kuni 705 Msample
●Rakenduse püsivara digitaalsedemodulatsiooni mõõtmiseks
oBluetooth®
oGSM/SERV
O3 GPP WCDMA, HSDPA, TD-SCDMA
O3GPP, LTE – 100 000 000 000 000
oCDMA2000®, 1xEV-DV, 1xEV-DO o WLAN 802.11a/b/j
802.16-2004, 802.16e-2005
oÜldise eesmärgi vektorsignaali analüüs
●RF jõudlus
oDANL koos eelvõimendiga< -152="" dbm="">
oSSB faasimüra trükip. - 133 dBc (1Hz) 10 kHz nihkel, CF 640 MHz
oPhase-müra typ. - 160 dBc/ Hz @ 10 MHz nihe, CF 640 MHz
oTOI kirjutada. ±25 dBm
o1-dB-tihenduspunkt + 13 dBm
o3GPP ACLR 77 dB, 84 dB mürakorrektsiooniga
oACLR 4-kandja stsenaariumi puhul: 77 dB mürakorrektsiooniga
●Täpsus
o0,3 dB kogutaseme määramatus kuni 3,6 GHz
●IQ allakonverter
oIF digitaator 14 bit 81,6 MHz (20,4 MHz IF)
oIF digitaator 326,4 MHz (võimalus FSQ-B72)
oIQ Bandwidth (RF) 28 MHz (kuni 120 MHz mwith valik FSQ-B72)
100% kontrollitud arvustused
oIQ mälu 16 Msamples iga I ja Q; gpib või LAN kaudu
oValimi kiirus: sett. settable 10 kHz kuni 81,6 MHz; nt 20 MHz IEEE802.11a puhul
●Kiirus
o2.5ms pühkima aega sagedus domeeni
o1 μs pühkimise aeg ajadomeenis
kuni 70 kaugmõõtmist/-t GPIB kaudu
kuni 80 käsitsi mõõtmist/s (ekraani uuendamine)
